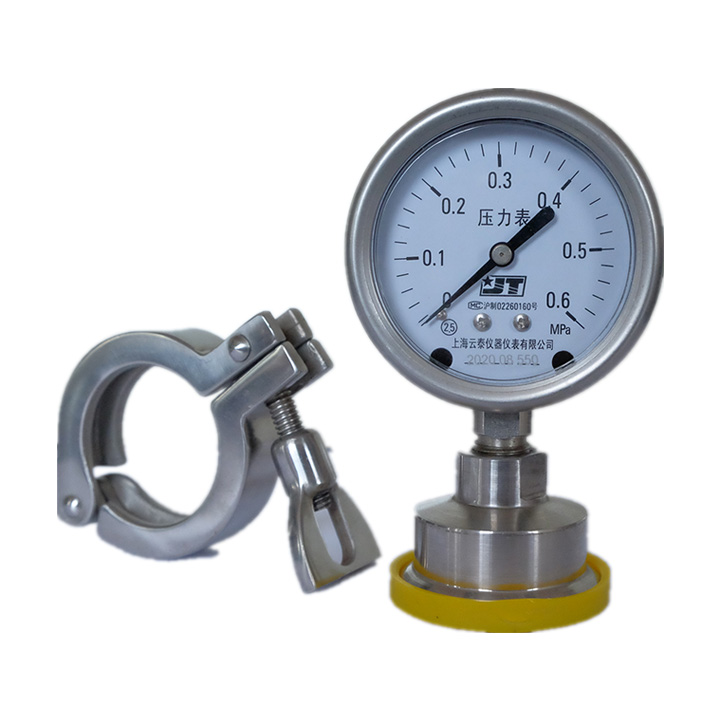

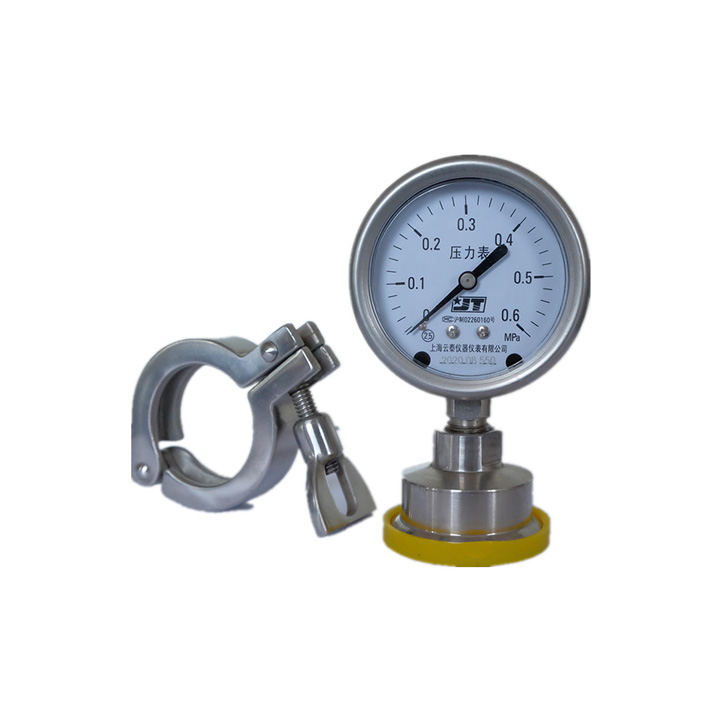

YMF-63MC
分類：YM系列 隔膜壓力表
型號：YM-63 YM-100 YM-150
應用：主要用于石油、化工、食品、制藥等工業過程中具有強腐蝕、高溫、高粘度及含有顆粒等流體壓力的檢測。
功能特性
●全不銹鋼材質
●接液部件多種材料選擇
●過程連接螺紋或法蘭可選
主要參數及規格
●符合JB/T 8624標準
●儀表外徑：Ф63、Ф100、Ф150mm
●精確度等級：
Ф63 ±2.5%F.S
Ф100、Ф150 ±1.6%F.S
特殊精度可訂制
●全不銹鋼材質：
彈性元件： SUS316L
底座：SUS316
接液材質：SUS316、F4、鉭、哈氏合金等
●過程連接：
螺紋式隔膜、衛生型隔膜、敞開式法蘭隔膜可選
量程范圍
使用環境溫度
-40~70℃ 不充液
5~55℃ 充甘油
-25~55℃ 充硅油
工作壓力及使用范圍
靜態負載：3/4X滿量程值
動態負載：2/3X滿量程值
瞬間負載：滿量程值
選型及型號說明
型號：YM-①②③④⑤
說明：Y-通用儀表（YF不銹鋼壓力表或YFN不銹鋼充油壓力表）
M-隔離器
①-儀表外徑
63;100;150mm
②-連接器：如SR散熱器、GL角型連接器等
③-隔膜型式
ML-螺紋式隔膜
MC-卡箍式衛生型隔膜
MN-螺母式衛生型隔膜
MF-敞開式法蘭隔膜
MG-工字型法蘭隔膜
④-量程
0.1~0~60Mpa
⑤-法蘭標準代號
